Перестраиваемый CO2 лазер
— Я всё могу. Устало вздохнул Петров. — Я же профессионал...©
Описание
Перестраиваемый CO2 лазер предназначен для генерации лазерного излучения в импульсно-периодическом режиме работы.
Для получения оптимальных результатов параметры лазера могут быть адаптированы под конкретные прикладные задачи.
Чтобы обеспечить широкий диапазон перестройки длин волн излучения, лазер заполняется рабочей газовой смесью на основе изотопических модификаций углекислого газа 12С16О2 и 13С16О2.
В зависимости от процентного содержания изотопов CO2 в рабочей газовой смеси лазерного излучателя, возможно получение излучения CO2 лазера в диапазоне длин волн от 9,2 до 11,5 мкм.
Максимальная средняя мощность генерации на сильных линиях может достигать 5 Вт.
В диапазоне рабочих длин волн CO2 лазеров находятся линии поглощения более 90 различных веществ, таких как NH3, С2Н2, Н2О, О3, СО2, N2О, NО2, HNO3, SF6, фреонов, органических газов, что позволяет с помощью CO2 лазеров решать задачи молекулярной спектроскопии и детектирования веществ.
Конструкция радиаторов лазера предусматривает возможность воздушного и жидкостного охлаждения, при этом эксплуатация лазера с воздушным охлаждением осуществляется при выходной средней мощности излучения не более 2 Вт и скважности не менее 10, для остальных режимов работы лазера необходимо использовать систему жидкостного охлаждения.
В комплект поставки CO2 лазера входит бесплатное программное обеспечение, позволяющее выбрать требуемую линию генерации излучения в режиме стабилизации или обеспечить сканирование диапазона длин волн с заданной скоростью перестройки, задать длительность и частоту повторения импульсов лазерного излучения.
Применения перестраиваемого CO2 лазера:
— частотные реперы для метрологических приборов и для калибровки измерителей длин волн;
— портативные высокочувствительные сенсоры химических веществ;
— лидарные системы и комплексы среднего ИК диапазона;
— молекулярная спектроскопия;
— источники оптической накачки;
— медицинские газоанализаторы.
Технические характеристики
| Параметр | Значение* |
|---|---|
| Длина волны | 9,2 — 11,5 мкм |
| Средняя мощность | до 5 Вт |
| Импульсная мощность | до 50 Вт |
| Частота следования импульсов | до 75 кГц |
| Длительность импульсов | 3 — 250 мкс |

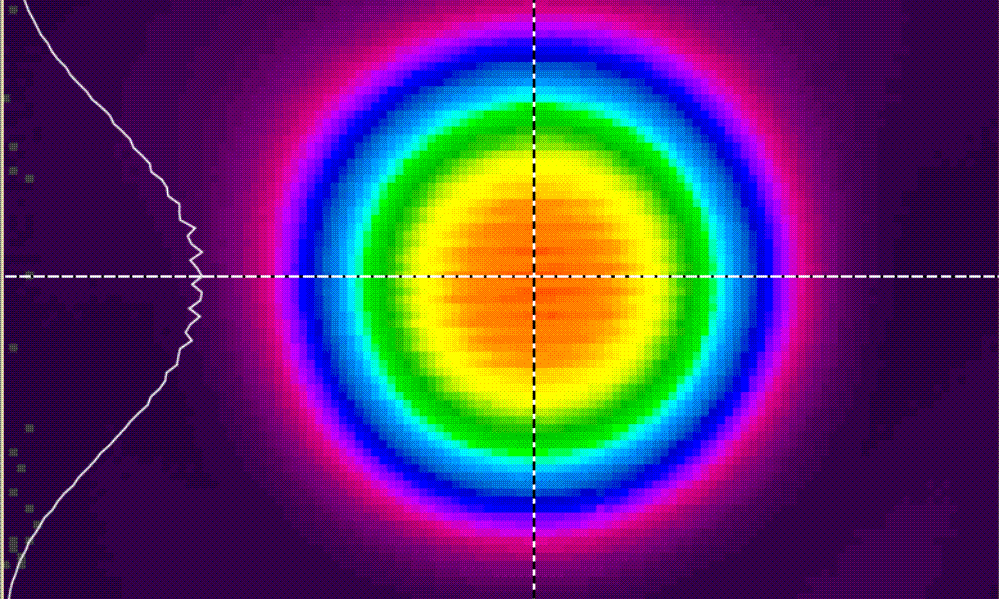

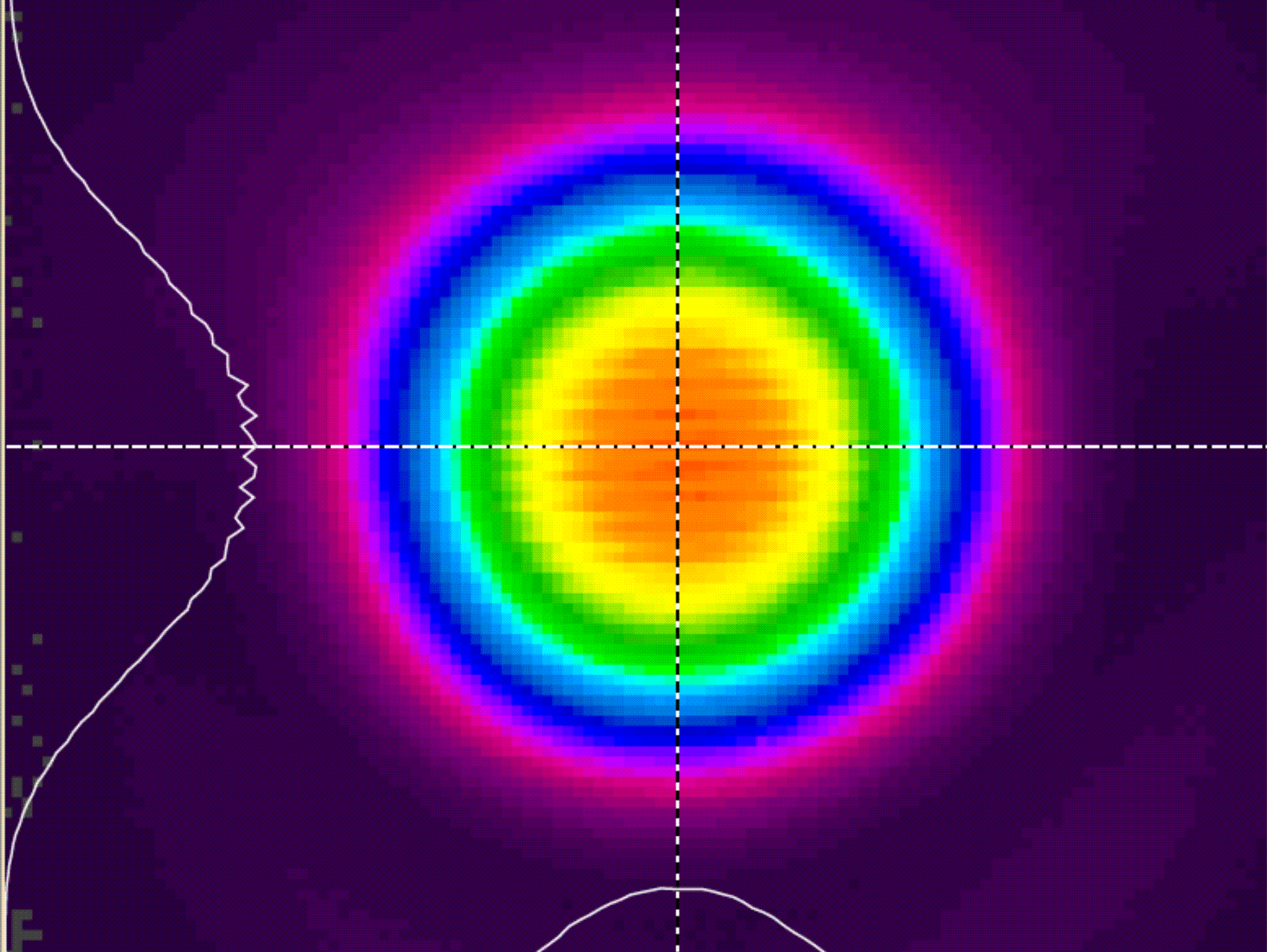

| Качество пучка (М2) | 1,2 |

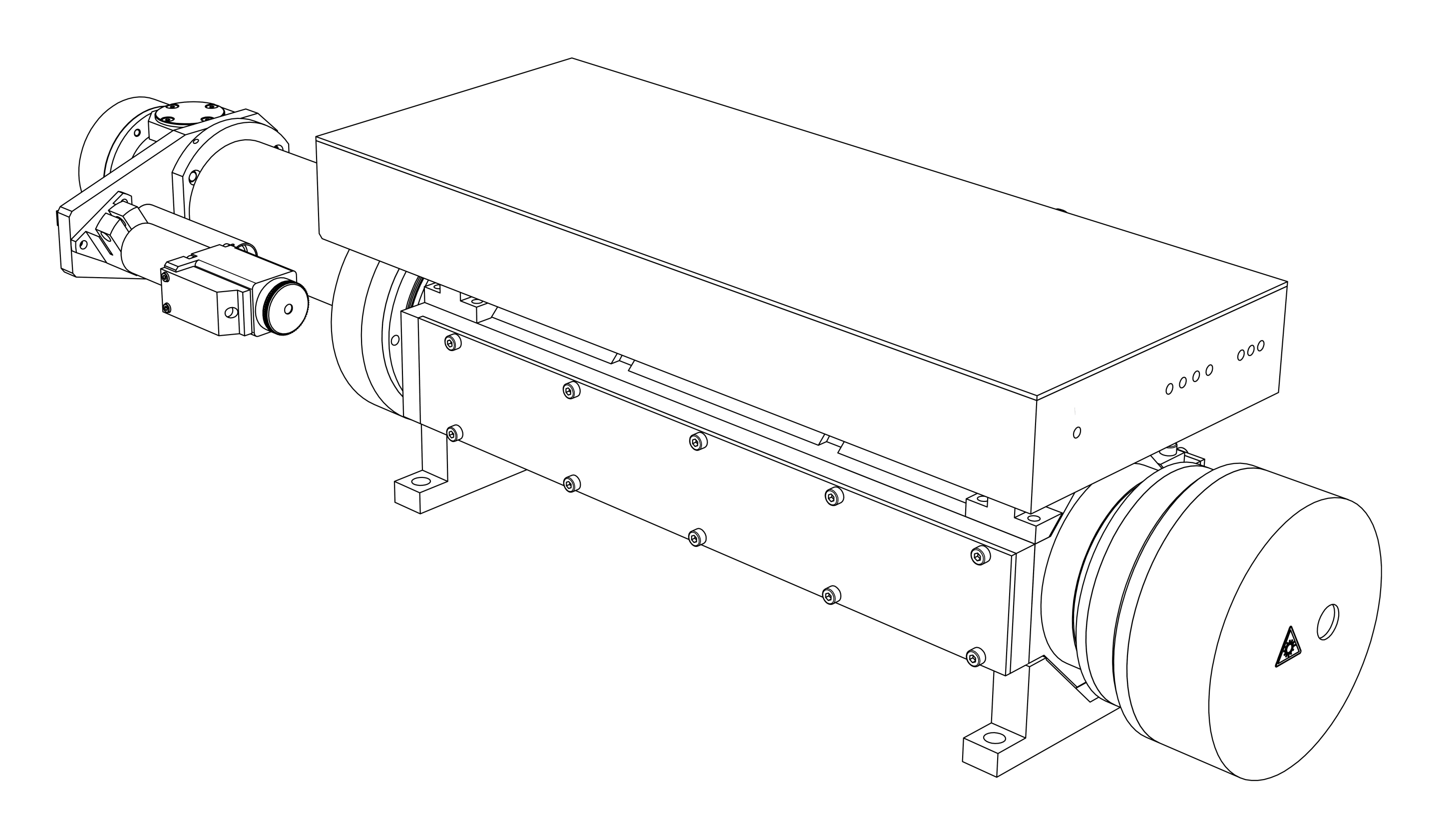

| Размеры | 800 × 200 × 160 мм |
| Масса | 18 кг |
| *технические характеристики лазера могут быть изменены по требованию Заказчика | |
Дополнительные материалы
Характеристики излучения перестраиваемого CO2-лазера открыть файл
Статьи по тематике проекта
Markelov A.A., Karapuzikov A.I., Miroshnichenko M.B., Boyko A.A.
Terahertz laser with optical pumping for photoacoustic spectroscopy application in medicine // Proc. SPIE 11582, Fourth International Conference on Terahertz and Microwave Radiation: Generation, Detection, and Applications, 1158209 (17 November 2020)
DOI: 10.1117/12.2579628
Sherstov V., Vasiliev V. A. Karapuzikov A. I. Zenov K. G.
Comparative studies of photo-acoustic gas analyzers based on tunable CO2 lasers with external and intracavity detector arrangement // Infrared Physics & Technology. – 2020. – Vol. 105. – P. 103170
DOI: 10.1016/j.infrared.2019.103170
Boyko A. A., Karapuzikov A. I., Chernikov S. B., Spitcin V. V., Zenov K G., Kuznetsova I. B., Markelov A. A. 10–60 kHz operation mode of waveguide CO2-laser with wavelength selection option // 2016 International Conference Laser Optics (LO). IEEE – 2016. – P. R2-11
DOI: 10.1109/LO.2016.7549696
Boyko A. A., Karapuzikov A. I., Chernikov S. B., Spitcin V. V., Ponomarev Yu. N., Starikova M. K., Shtyrov M. Yu., Kuznetcova I. B., Tikhonyuk I. I., Miroshnichenko I. B., Miroshnichenko M. B., Karapuzikov A. A. Waveguide RF excited 13С16О2-laser tunable from 11.04 to 11.31μm for lidar applications // Proc. SPIE 9292, 20th International Symposium on Atmospheric and Ocean Optics: Atmospheric Physics, 929238 (November 25, 2014)
DOI: 10.1117/12.2075646

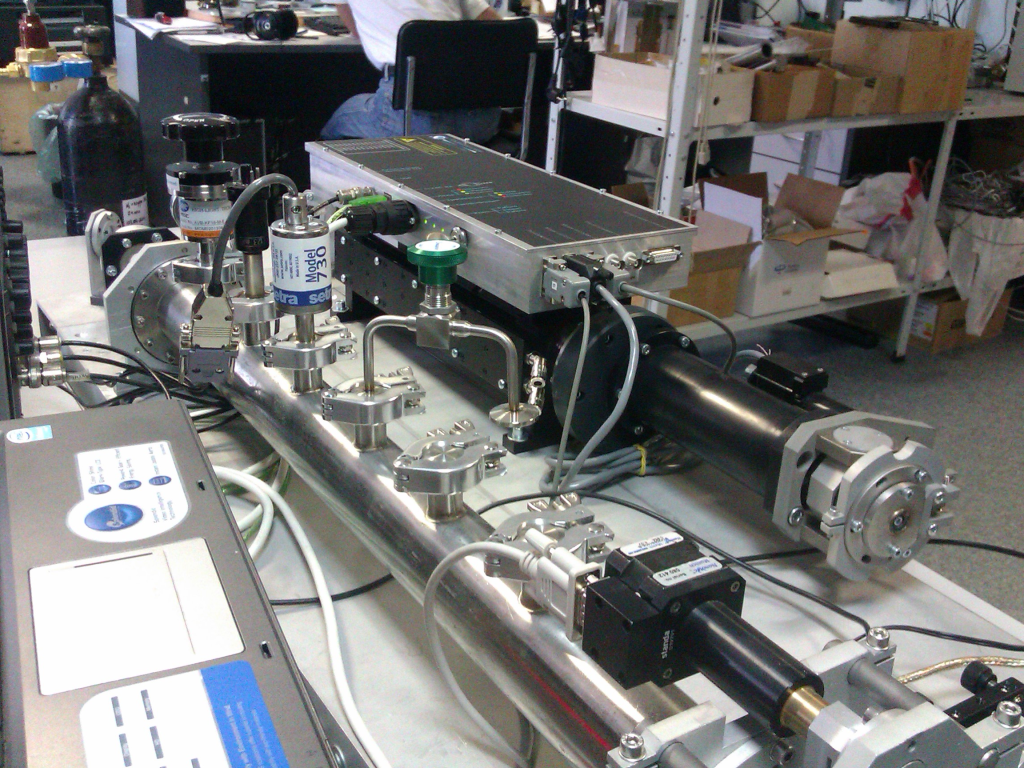

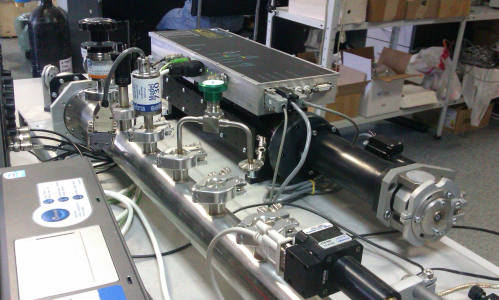

Рабочий процесс
