Лазерный оптико-акустический течеискатель элегаза
SF6 LaserGasTest

Лазерный оптико-акустический течеискатель элегаза

Описание

Портативный лазерный течеискатель элегаза SF6 LaserGasTest предназначен для оперативного контроля герметичности высоковольтного элегазового оборудования.

Лазерный течеискатель элегаза SF6 LaserGasTest разработан при финансовой поддержке Фонда содействия развитию малых форм предприятий в научно-технической сфере в рамках проекта «СТАРТ-2007». Принцип работы течеискателя SF6 LaserGasTest основан на оптико-акустическом эффекте, когда при взаимодействии модулированного лазерного излучения CO2-лазера с молекулами газов происходит их нагрев, за счёт чего возникают акустические волны. Сочетание CO2-лазера, работающего в импульсно-периодическом режиме и оптико-акустического метода детектирования обеспечивает высокую чувствительность к элегазу SF6. Так, например, течеискатель SF6 LaserGasTest может обнаружить наличие элегаза порядка 10 ppb, что эквивалентно обнаружению одной молекулы элегаза среди 100 000 000 (ста миллионов) молекул воздуха.
Стоить отметить, что определение величины утечки традиционными методами контроля занимает время от 1 до 3 месяцев, в то время как с помощью лазерного течеискателя SF6 LaserGasTest подобные измерения можно провести всего за несколько часов.
Серийная версия портативного высокочувствительного лазерного течеискателя SF6 LaserGasTest была представлена на международной выставке SENSOR+TEST, проходившей в городе Нюрнберг с 21 мая по 23 мая 2012 года.
Лазерный течеискатель SF6 LaserGasTest поставляется в Россию, Японию, Германию и Китай. Прибор применяется для контроля герметичности оборудования на объектах электроэнергетики с возможностью точной локализацией места утечки, а также для измерения годовой утечки элегаза при производстве и эксплуатации газонаполненных высоковольтных измерителей тока и напряжения, высоковольтных выключателей, комплектных распределительных устройств.
В настоящее время нашей компанией начата процедура внесения течеискателя элегаза SF6 LaserGasTest в Госреестр СИ в качестве средства измерения.
Важно отметить, что элегаз согласно Киотскому протоколу, относится к парниковым газам и оказывает существенное влияние на изменение климата. Россия ратифицировала Киотский протокол в 2004 году, в связи с чем необходимо осуществлять контроль и сокращение выбросов парниковых газов, в том числе и SF6.

Сертификация SF6 LaserGasTest:
Лазерный течеискатель SF6 LaserGasTest является утверждённым типом средств измерений, регистрационный номер в Государственном реестре средств измерений № 71950-18, интервал между поверками средств измерений — 1 год.

Применения SF6 LaserGasTest:
— производство высоковольтного оборудования (контроль качества, технический контроль и проч.);
— обслуживание высоковольтного оборудования (в полевых и производственных условиях);
— контроль утечек элегаза из газонаполненных СВЧ-волноводов;
— определение годовых утечек газа из элегазового оборудования (согласно ГОСТ 77746-2001), в условиях ОРУ и ЗРУ;
— контроль герметичности распределённых трубопроводов (воздушных, топливных и других).

Технические характеристики

Параметр Значение
Обнаруживаемый газ Элегаз (SF6)
Чувствительность по SF6 1×10-9 или 0,002 г/год
Рабочий диапазон 10×10-9 — 5000×10-6
Точность измерений 10 %, относительная
Скорость прокачки пробы 0,55 л/мин
Время отклика < 2 с
Время подготовки к пробе < 0,5 мин

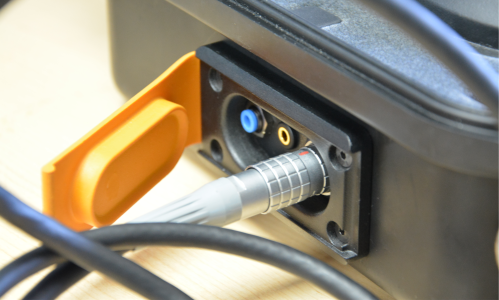

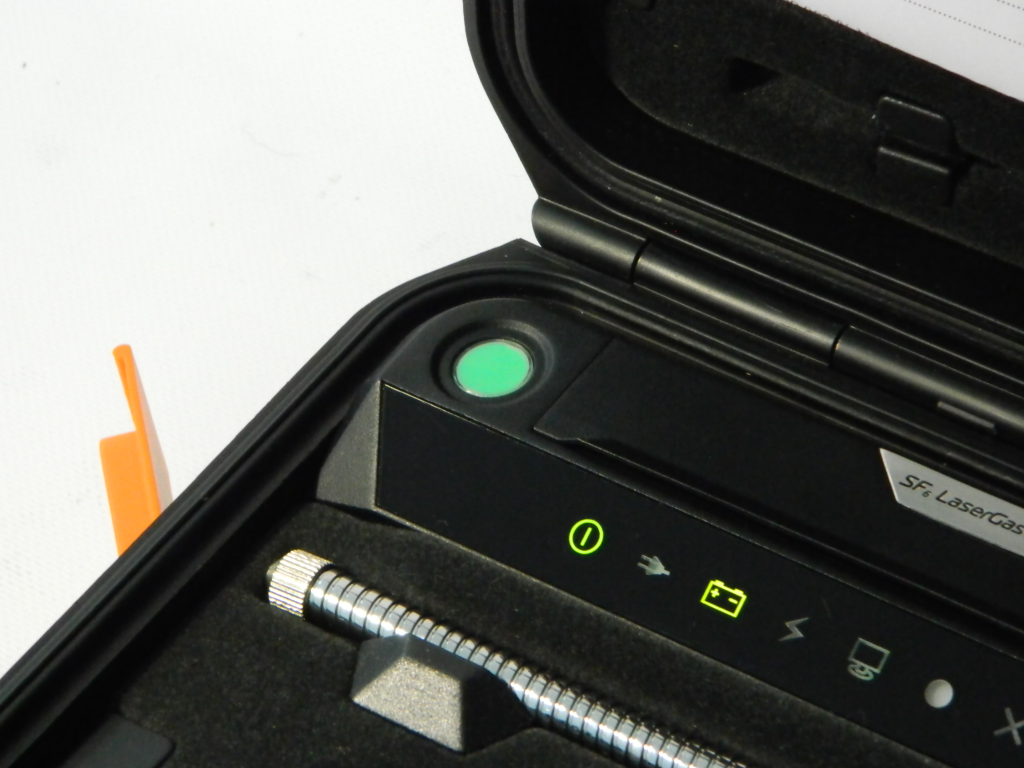

Индикация OLED дисплей, звуковая
Внутренняя память 16 измерений по 4093 результата
Потребляемая мощность (макс) 90 Вт
Время непрерывной работы не менее 8 часов

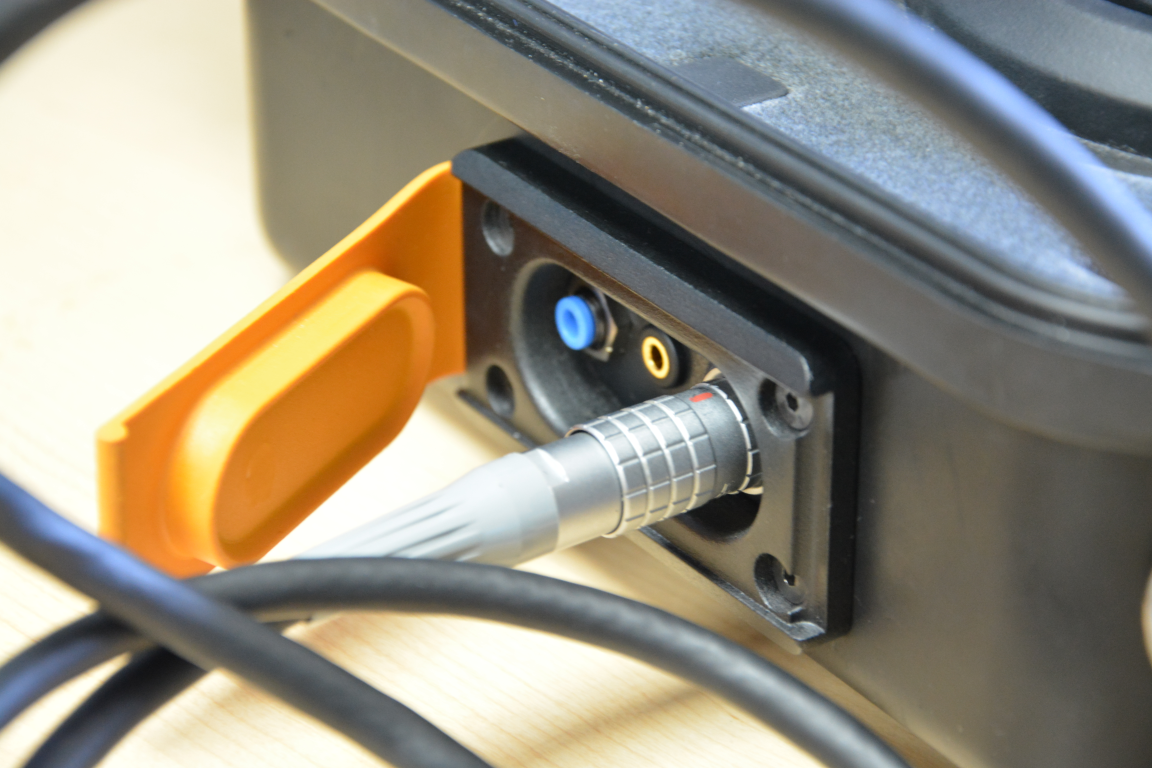

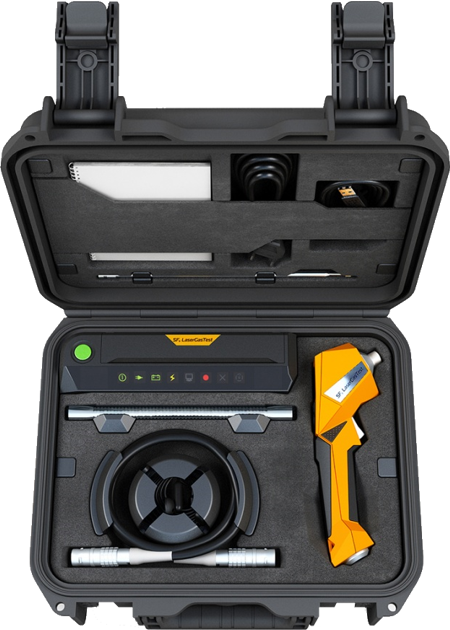

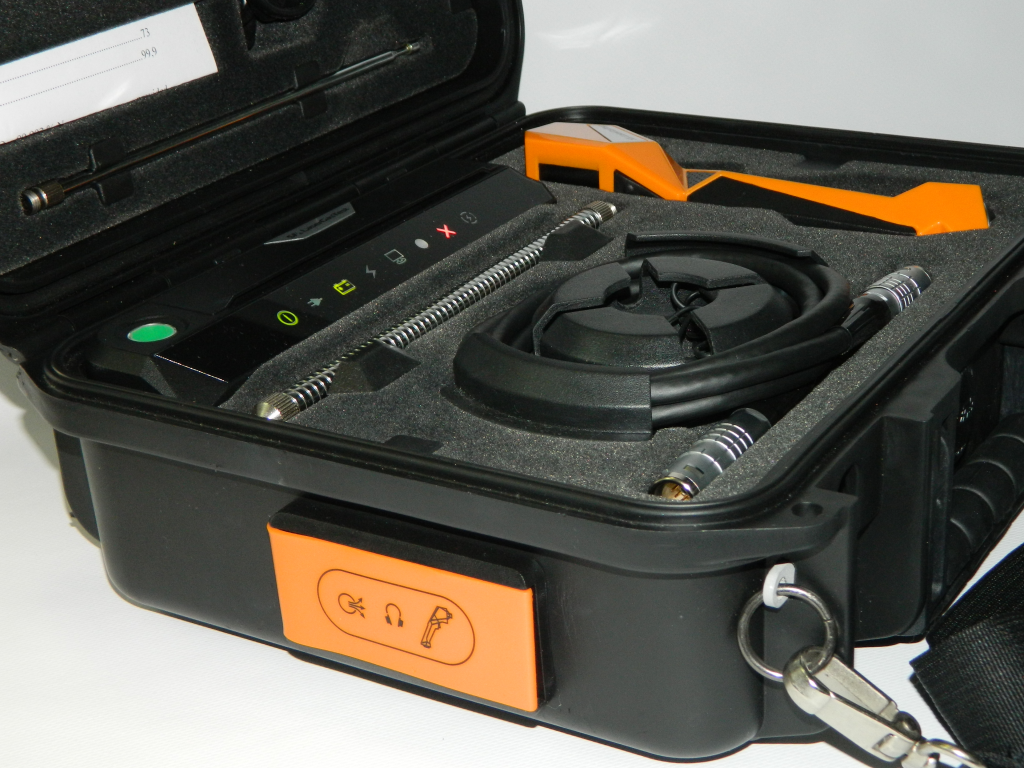

Размеры
Основной блок

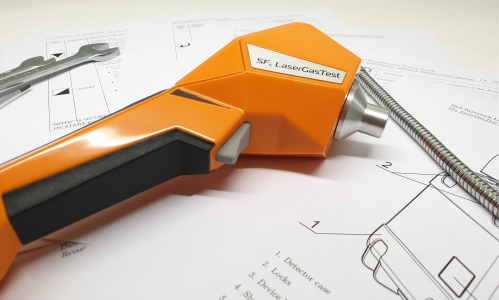

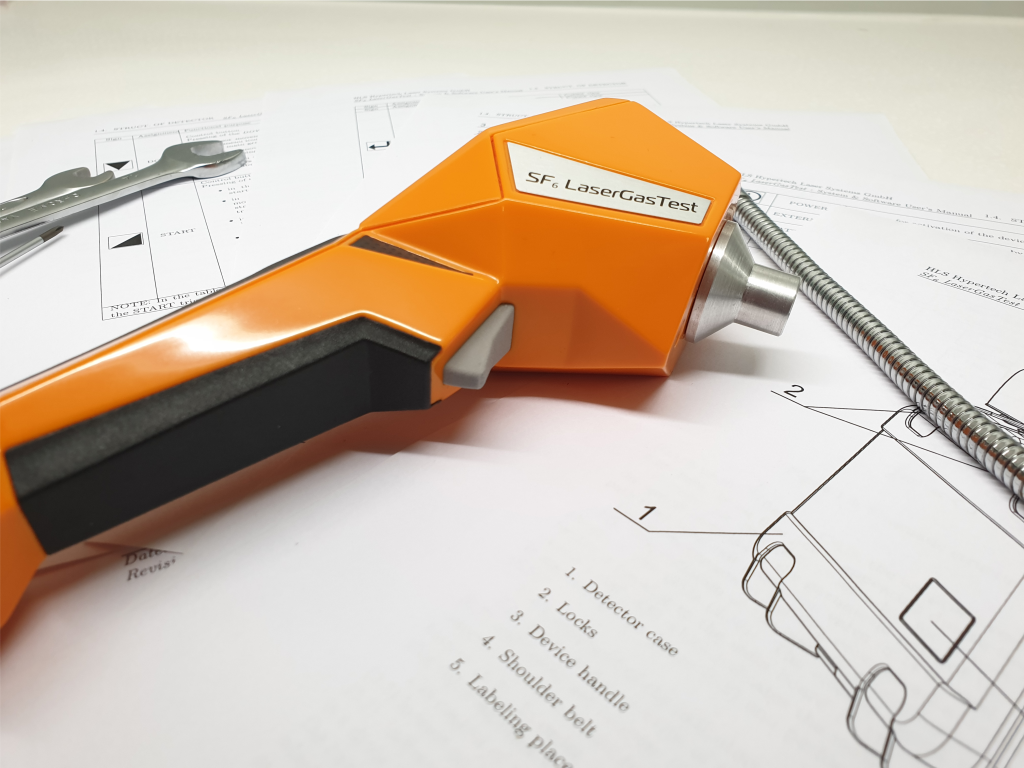

Пульт управления
Телескопический щуп
Гибкий щуп

370 × 330 × 170 мм
220 × 65 × 80 мм
220 — 980 мм
210 мм
Вес
Основной блок
Пульт управления

7 кг
0,3 кг

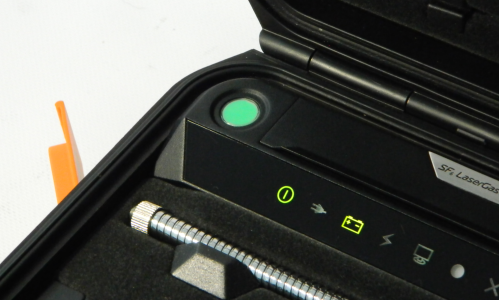

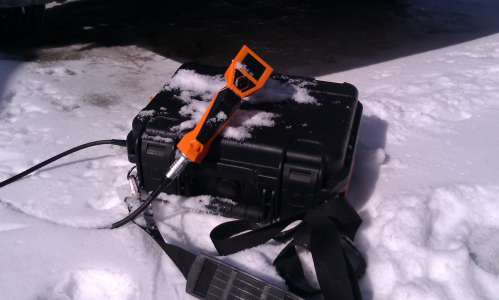

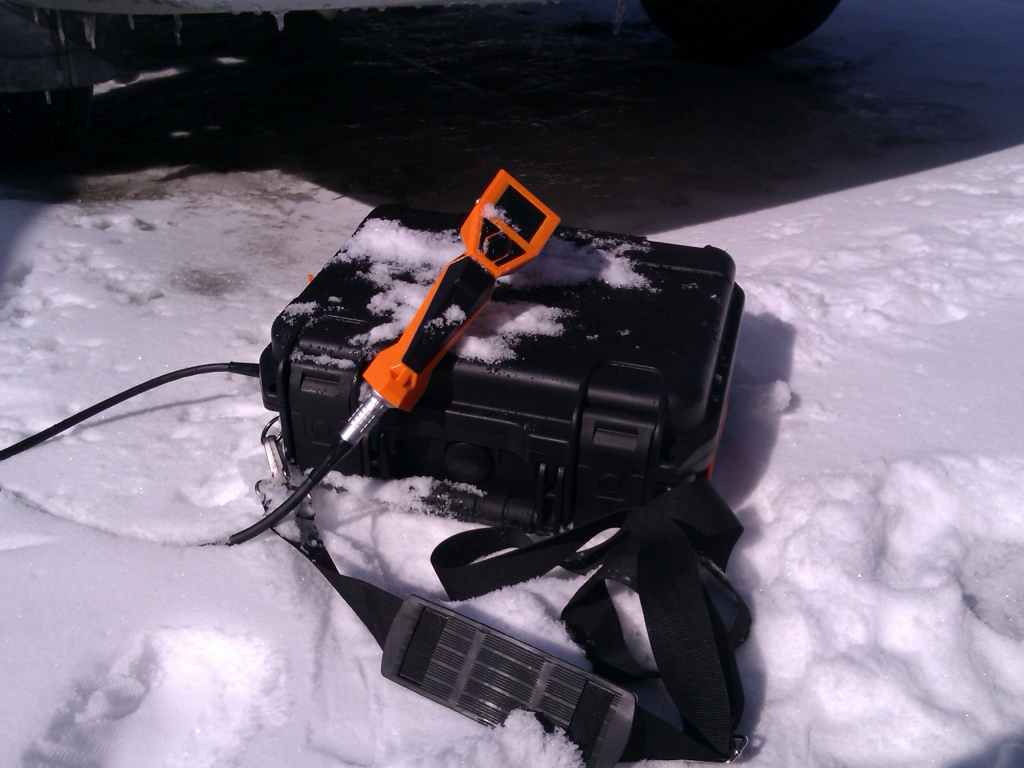

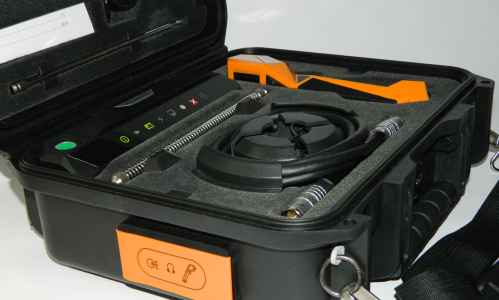

SF6 LaserGasTest разработан для полевых условий эксплуатации
— класс защиты IP65 (в закрытом состоянии);
— устойчив к умеренным ударам и вибрации;
— возможна работа в зимних перчатках;
— сертифицирован по RоHS и CE.

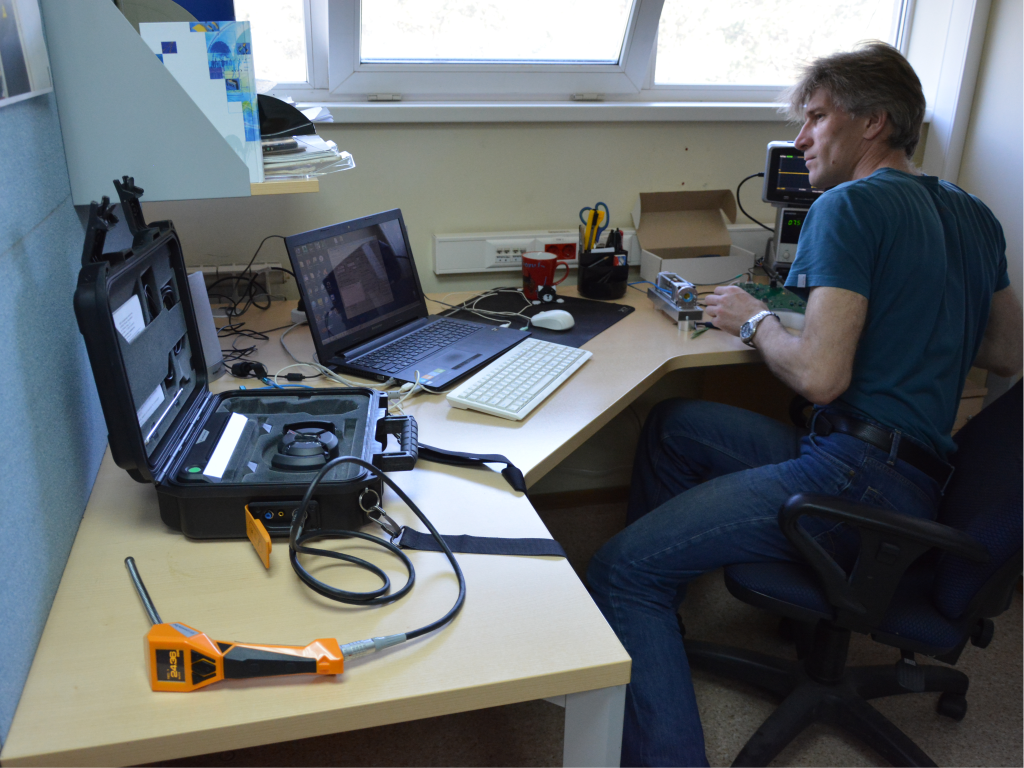

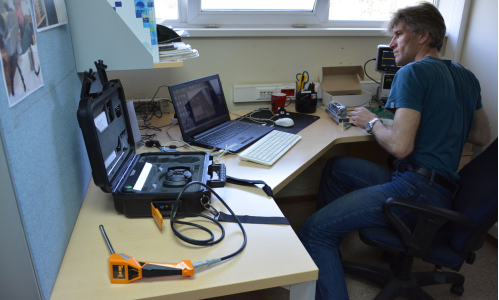

Программное обеспечение "LaserGasTest PC Application"
— бесплатно, входит в комплект поставки;
— управление сохранёнными результатами;
— удалённое управление прибором;
— вывод результатов измерений.
Системные требования:
— CPU: Intel Pentium®, 1 GHz;
— RAM: 512 Mb;
— Разрешение экрана: 1024×768 min.;
— ОС: Microsoft® Windows® XP®;
— платформа Microsoft® .NET Framework 4.0.

Sherstov I. V., Vasiliev V. A., Karapuzikov A. I., Zenov K. G., Pustovalova R. V. Reducing the Energy Consumption of a Laser Photo-Acoustic SF6 Gas Analyzer // Instruments and Experimental Techniques – Vol. 61, No. 4 – P. 583-589

Пономарев Ю.Н., Капитанов В.А., Карапузиков А.И., Осипов К.Ю. Разработка и моделирование оптико–акустического газоанализатора с тепловым источником для анализа изотопического отношения углерода // Оптика атмосферы и океана. - 2015. - Т.28; №4. - С. 366-371

Karapuzikov A. A., Karapuzikov A. I., Kashtanov D. A., Miroshnichenko I. B., Sherstov I. V. A compact frequency-stabilized pulse-periodic waveguide CO2 laser for calibration of wavelength meters // Instruments and Experimental Techniques. – 2014. – №57, Issue 2. – P. 209-213

Карапузиков А. A., Карапузиков А. И., Каштанов Д.А., Мирошниченко И. Б., Шерстов И.В. Компактный частотно-стабилизированный импульсно-периодический CO2-лазер для калибровки измерителей длин волн // Приборы и техника эксперимента. – 2014. – №2. – С. 122

Каштанов Д.А., Васильев В.А., Карапузиков А.И., Шерстов И.В. Стабилизация линии излучения волноводного CO2-лазера для лазерного оптико-акустического детектора утечек SF6 // Оптика атмосферы и океана. – 2011. – Т. 24, №5. – С. 411-417
