Малогабаритный CO2 лазер
— Да? А может быть, дело всё-таки в размерах?...©
Описание

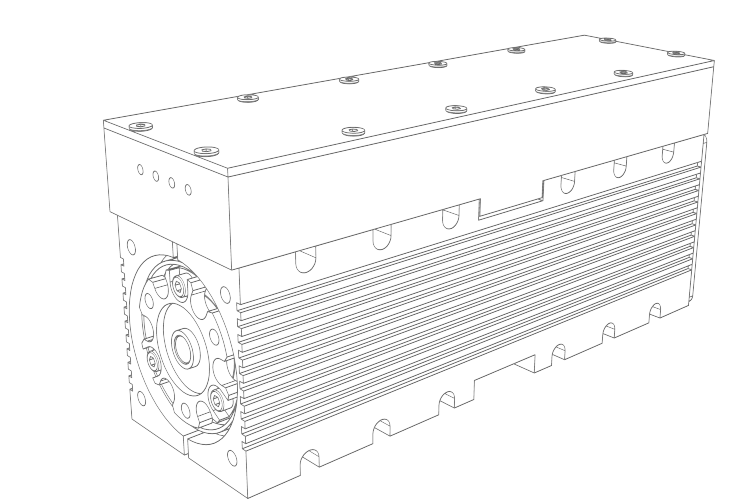

Компактный отпаянный волноводный CO2 лазер с ВЧ возбуждением. Средняя мощность лазера до 2 Вт, импульсная – до 30 Вт.
Длина волновода составляет 150 мм.
Лазер работает в импульсно-периодическом режиме. При необходимости возможно водяное охлаждение.
По желанию Заказчика для малогабаритного СО2 лазера может быть реализована дополнительная селекция по длинам волн СО2 с помощью внутрирезонаторной дифракционной решётки.
Применения малогабаритного CO2 лазера:
— в качестве источника излучения в диапазоне длин волн 10,51…10,67 мкм, в том числе в качестве источника излучения с длиной волны 10,6 мкм для лазерного оптико-акустического газоанализатора SF6 LaserGasTest.
Технические характеристики
| Параметр | Значение* |
|---|---|
| Длина волны | 10,6 мкм |
| Средняя мощность | до 2 Вт |
| Импульсная мощность | 25 — 30 Вт |
| Частота следования импульсов | до 3 кГц |
| Длительность импульсов | 30 — 150 мкс |
| Качество пучка (М2) | < 2 |
| Размеры | 190 × 80 × 50 мм |
| Масса | 1,5 кг |
| *технические характеристики лазера могут быть изменены по требованию Заказчика | |
Статьи по тематике проекта
Зенов К.Г., Карапузиков А.И., мирошниченко М.Б., Нехорошева Е.Г.
Оптимизация спектра излучения малогабаритного CO2 лазера для оптико-акустического газоанализтора SF6
// Материалы XIX Международной молодёжной конференции по люминесценции и лазерной физике, Иркутск, 03-07 июля 2023 года.
Karapuzikov A. A., Karapuzikov A. I., Kashtanov D. A., Miroshnichenko I. B., Sherstov I. V. A compact frequency-stabilized pulse-periodic waveguide CO2 laser for calibration of wavelength meters // Instruments and Experimental Techniques. – 2014. – №57, Issue 2. – P. 209-213
Карапузиков А. A., Карапузиков А. И., Каштанов Д.А., Мирошниченко И. Б., Шерстов И.Б. Компактный частотно-стабилизированный импульсно-периодический CO2-лазер для калибровки измерителей длин волн // Приборы и техника эксперимента. – 2014. – №2. – С. 122
Каштанов Д. А., Васильев В. А., Карапузиков А. И., Шерстов И. В. Стабилизация линии излучения волноводного CO2-лазера для лазерного оптико-акустического детектора утечек SF6 // Оптика атмосферы и океана. – 2011. – Т. 24, №5. – С. 411-417

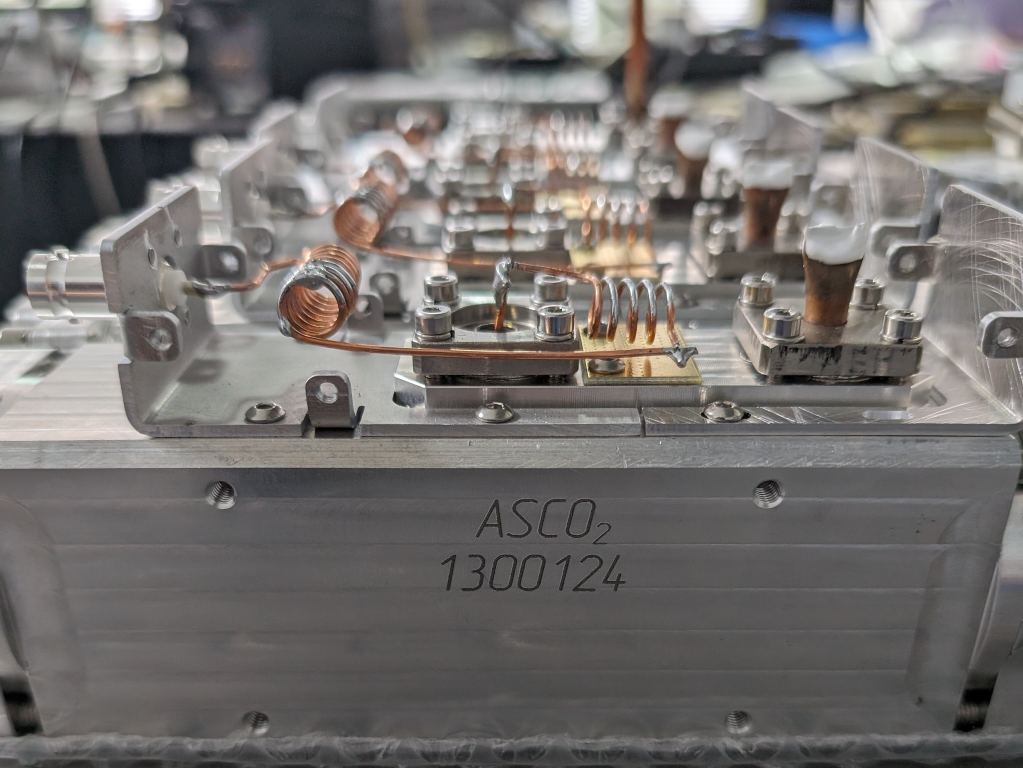

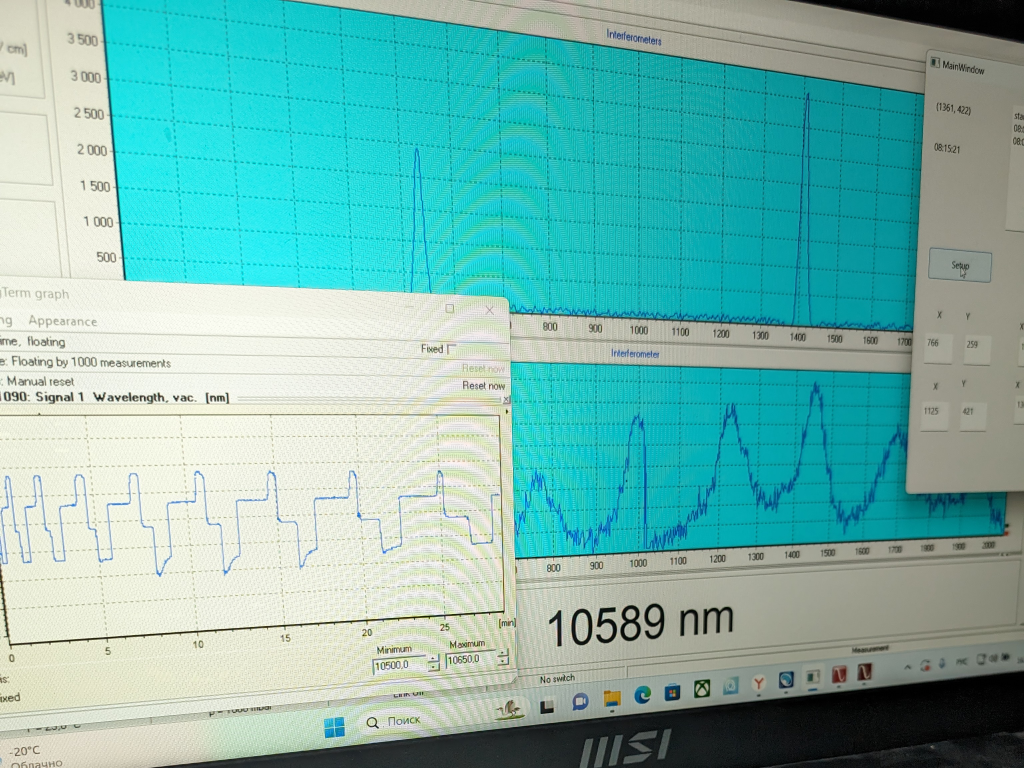

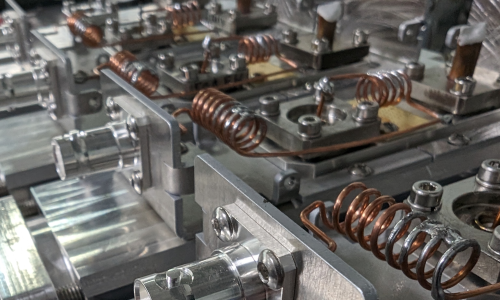

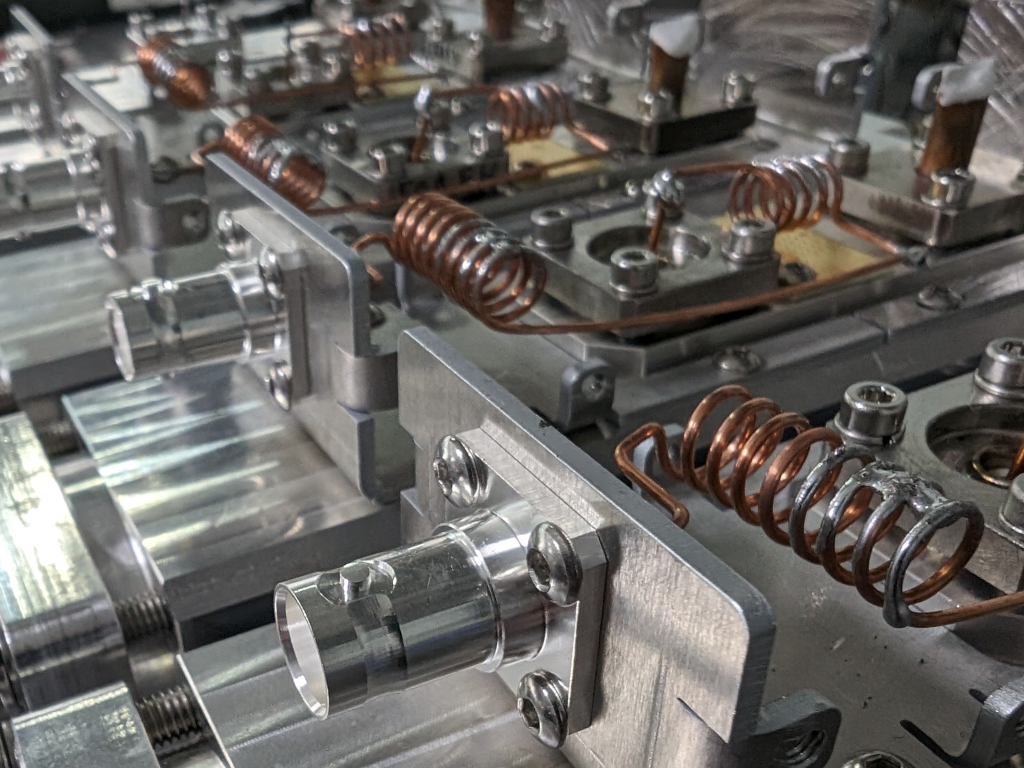

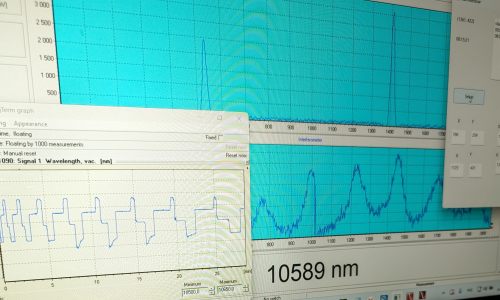

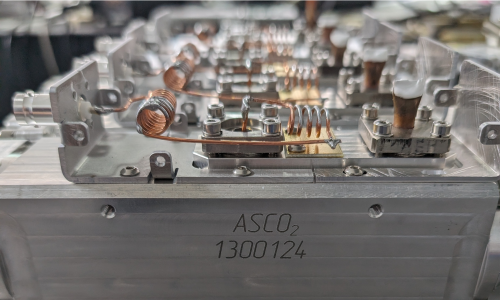

Рабочий процесс
